LED flygplats Taxiway Edge Light (8'' 6mm)
Överensstämmelse med standarder
CAAC: AC-137-CA-2015-01 & 03
SAC: GB/T 7256
ICAO: Bilaga 14, volym I
IEC: TS 61827
FAA: AC 150/5345-46;EB NO.67
NATO: STANAG 3316
Applikation/Användning
Airport Taxiway kantljus
Funktioner
LED-lampan på flygplatsens taxibanor har lång livslängd, energibesparing, underhållsfri, vilket ger enorma ekonomiska fördelar för kunderna
Specialdesignad LED-lins för att avsevärt förbättra LED-lampornas ljuseffekt
Proprietär prisma strukturell design och tillverkningsprocess för att säkerställa utmärkt optisk prestanda
Strikt LED-färghantering för att säkerställa premiumfärgkonsistens
Ljusfördelning överensstämmer med halogenlampor, i enlighet med FAA-standarder
Proprietär drivkrets och värmehanteringslösning, som avsevärt förbättrar tillförlitligheten och livslängden för armaturen
Effektfaktor över 0.9, vilket minimerar störningar i elnätet
Valfri funktion för detektering av singellampa, vilket gör att ljuset kan simulera öppen krets av halogenlampan när LED-lampan är skadad
Specialdesignad struktur som sticker ut endast 6,35 mm över finish
Övre hölje med platt ut-ljusyta för att förhindra vattenansamling och säkerställa hög ljuseffektivitet
Övre kåpa med lika stark design och smidesfarkost, som har förstklassig mekanisk och barriärkapacitet och stöttålighet
Slät och elegant övre kåpa för att förhindra att flygplansdäck skadas
Belysningsarmatur tillverkad av högledande aluminiumlegering, vilket säkerställer god värmespridning
Huvudstruktur gjord av korrosionsbeständig aluminiumlegering med speciell anodoxidationsbehandling, alla fästelement är gjorda av rostfritt stål, lämpliga för applikationer i tuff miljö
Bearbetning av delar och komponenter med hög precision för att säkerställa all dimensionell kvalitet och precision
IP68-klass, som kan motstå ett inre tryck på upp till 138kpa eller vattentryck som genereras från flygplans påverkan på det optiska fönstret
Utbytbara, modulärt designade komponenter, tillämpliga för alla typer av 8-tum rundstrålande taxivägsljus (LED-typ)

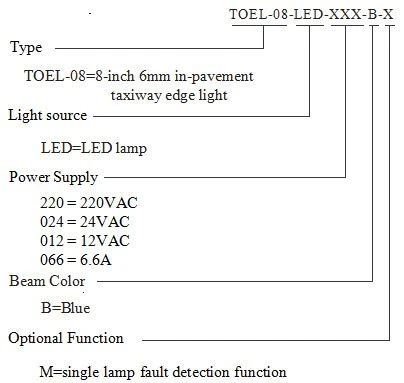

orderinformation
Vänligen ange detaljerad installationsinformation vid beställning, reservdelar och tillbehör bör beställas separat med specifikt beställningsnummer.
Installation
Fig 1. På 8" grund bas |  |
| Fig 2. På 12" grund bas med 12"/8" adapterring |  |
Fig 3. På 12" djup bas med 12"/8" adapterring |  |
Vänligen hitta detaljerad information i installationsmanualen
Strukturera
1. övre locket 2. belysningsarmatur packning 3. prisma 4. prisma packningshylsa 5. prisma packning 6. LED-lampa assy 7. prisma pressfäste 8. lätt kroppspackning 9. inre lock assy |  |
Specifikationer
Effekt: 8VA
Power factor: >0.9
Fotometriska data
TOEL-08-LED (Blå), TCAO Annex 14 Part 5.3.17.8, FAA L-852T
Ansökan | Huvudljus | Färg | Krävs min. CD | Faktisk min. CD | ||
H | V | |||||
TOEL-08-LED | ICAO 5.3.17.8 | 360 grader | 0 grad –6 grader | Blå | 2 | 2.6 |
6 grader -75 grader | 0.2 | 0.2 | ||||
FAA | 360 grader | 1 grad - 6 grader | 2 | 2.8 | ||
Packningsdata
1 lampa utan sockel
Förpackningsstorlek: 210×210×130mm³
Enhetens nettovikt: 3,4 kg
Bruttovikt: 3,5 kg
1 ljus med 8'' grund bas
Förpackningsstorlek: 240×240×180mm³
Enhetens nettovikt: 6,4 kg
Bruttovikt: 6,5 kg
Reservdelar
Struktur nr | Delnamn | Beställningsnr. | Beskrivning |
2 | ljusarmatur packning | 41107 | Tätningsbälte (standard) |
3 | prisma | 31113 | rundomriktad (LED1-6 grad) |
4 | prisma packningshylsa | 43115 | LED rundstrålande prisma packningshylsa |
5 | prisma packning | 43311 | prisma packning081 |
6 | LED-lampa assy | 979263-B | LED lamp assy 1P-0 Blå (omdidirectional) |
7 | prisma pressfäste | 43217 | prisma pressfäste 108 |
8 | lätt kroppspackning | 41141 | O-ring 137×2 |
Tillbehör
Nej. | Beställningsnr. | Beskrivning |
1 | SB-08 | 8'' grund bas |
2 | SB-12 | 12'' grund bas |
3 | DB-12 | 12'' djup bas |
4 | AR-12/08 | 12''-8'' adapterring |
5 | 951101 | 8'' lamphandtag |
6 | ITF-015- 066 | 15-watt isolationstransformator |
7 | REC7 | gjuten typ av sekundär kabeluttag 7 |
